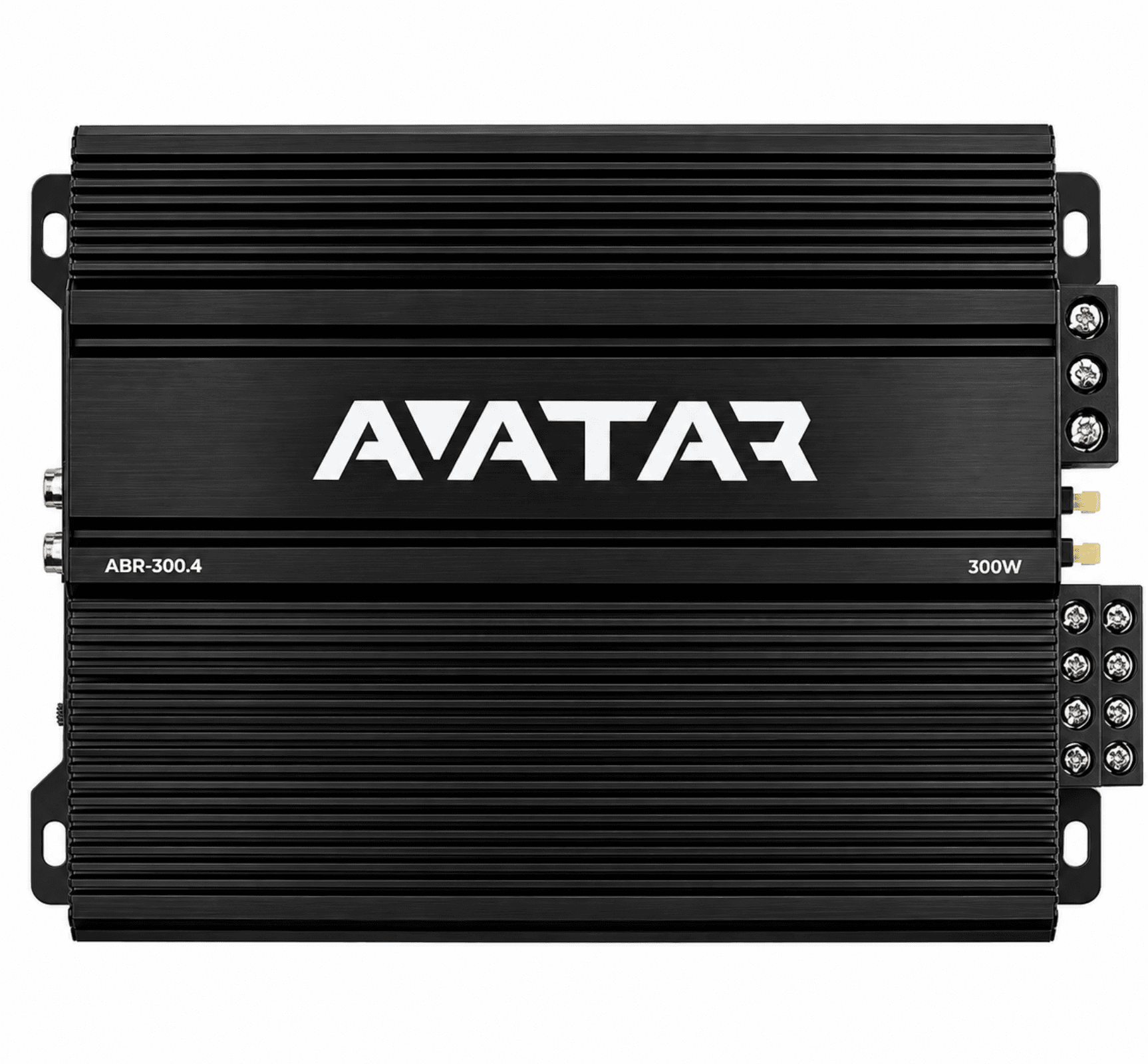

Amplificador Avatar ABR-300.4
El Avatar ABR-300.4 es un amplificador de 4 canales y Clase AB diseñado para sistemas de car audio que necesitan alimentar varios altavoces desde una única etapa.
Ofrece 60 W RMS × 4 a 4 Ω, 75 W RMS × 4 a 2 Ω y permite utilizar los canales en configuración puente, alcanzando 150 W RMS × 2 a 4 Ω.
Esta configuración hace que el amplificador sea adecuado para instalaciones en las que se quiere alimentar una pareja de altavoces por canal o distribuir la amplificación entre diferentes vías del sistema.
Potencia y configuración de canales
El ABR-300.4 proporciona:
- 60 W RMS × 4 a 4 Ω
- 75 W RMS × 4 a 2 Ω
- 150 W RMS × 2 a 4 Ω en puente
La impedancia mínima de funcionamiento es de 2 Ω por canal. En configuración puente, la carga mínima indicada es de 4 Ω.
Esto permite utilizar el amplificador como una etapa de cuatro canales o aprovechar pares de canales en puente según las necesidades de la instalación.
Clase AB
El Avatar ABR-300.4 utiliza una arquitectura de amplificación Clase AB.
Su configuración de cuatro canales permite utilizarlo como parte de un sistema multicanal, especialmente cuando se necesita distribuir la potencia entre varios altavoces.
La selección de los altavoces debe realizarse teniendo en cuenta la potencia disponible a la impedancia concreta de trabajo.
Filtro paso alto y paso bajo
El amplificador incorpora filtro paso alto (HPF) ajustable entre 50 y 12.000 Hz y filtro paso bajo (LPF) entre 50 y 300 Hz.
Los filtros permiten adaptar cada sección del sistema a su función, evitando que los altavoces reciban un rango de frecuencias que no corresponde a la configuración elegida.
El crossover trabaja con una pendiente de 12 dB/Oct.
Ajuste e integración
La sensibilidad de entrada está especificada entre 0,2 y 6 V, permitiendo trabajar con diferentes niveles de señal.
El rango de frecuencia del amplificador es de 10–20.000 Hz.
También se especifica un factor de amortiguamiento de ≥170 y una relación señal/ruido de ≥90 dB.

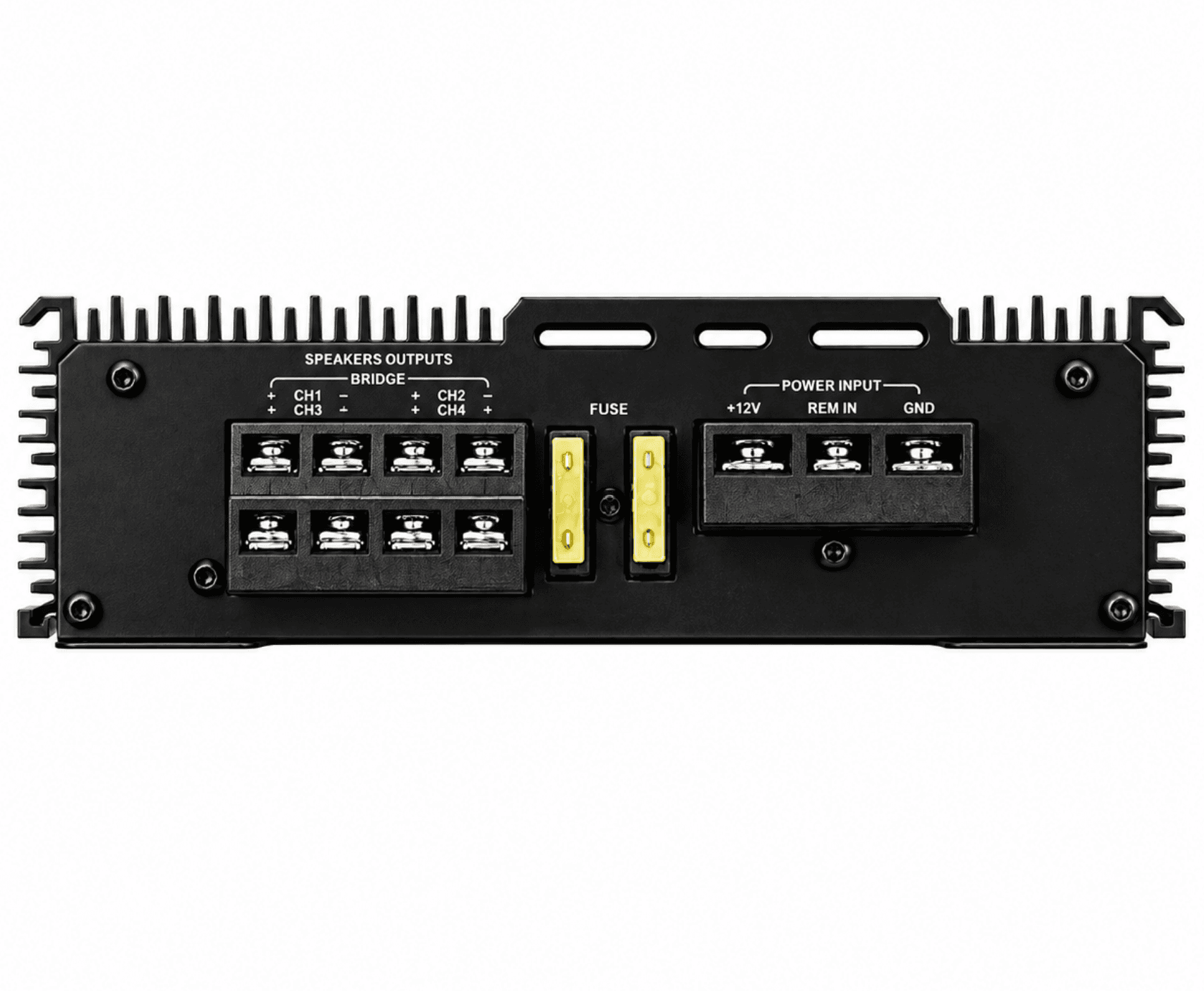

Instalación
El ABR-300.4 tiene unas dimensiones de 182 × 262 × 53 mm, por lo que puede integrarse en diferentes ubicaciones del vehículo siempre que exista suficiente espacio para una correcta instalación.
La tensión de funcionamiento indicada es de 9–15 V.
Para realizar la instalación correctamente es necesario dimensionar el cableado para car audio de acuerdo con la configuración completa del sistema.
Aplicaciones
El amplificador puede utilizarse para alimentar diferentes configuraciones de altavoces, dependiendo de la impedancia y potencia de cada uno.
También puede utilizarse en puente para obtener 150 W RMS a 4 Ω por cada pareja de canales configurada en bridge.
La configuración final debe determinarse antes de realizar el conexionado para evitar trabajar con una carga inferior a la permitida.
Ventajas principales
- 4 canales: permite amplificar varios altavoces desde una única etapa.
- 75 W RMS × 4 a 2 Ω: ofrece mayor potencia por canal cuando la instalación trabaja a 2 Ω.
- 60 W RMS × 4 a 4 Ω: proporciona una configuración adecuada para sistemas que trabajan a 4 Ω.
- 150 W RMS × 2 en puente: permite utilizar pares de canales para alimentar una carga de mayor potencia.
- Clase AB: proporciona la arquitectura de amplificación especificada para este modelo.
- HPF hasta 12.000 Hz: permite adaptar el rango de trabajo de los canales a diferentes altavoces.
- LPF de 50–300 Hz: permite controlar el rango utilizado cuando un canal se destina a frecuencias graves.
- Sensibilidad de 0,2–6 V: facilita la adaptación a diferentes niveles de señal.
- Respuesta de 10–20.000 Hz: cubre una amplia banda de frecuencias dentro de la aplicación del amplificador.
- Formato de 182 × 262 × 53 mm: facilita su integración en diferentes ubicaciones del vehículo.
Por qué elegir este producto
El Avatar ABR-300.4 tiene sentido para una instalación que necesita cuatro canales de amplificación y quiere mantener diferentes posibilidades de configuración.
Es especialmente interesante para sistemas donde se necesita alimentar varios altavoces o combinar canales independientes con funcionamiento en puente.
La posibilidad de trabajar a 2 Ω o 4 Ω por canal también ofrece flexibilidad a la hora de seleccionar los altavoces.
Cuando se utiliza en puente, la etapa puede entregar 150 W RMS a 4 Ω por cada pareja de canales, permitiendo utilizar el amplificador de una forma diferente a un sistema estéreo convencional.
Antes de comprar e instalar
Antes de elegir el Avatar ABR-300.4 conviene comprobar:
- La impedancia de los altavoces.
- Que la carga por canal no sea inferior a 2 Ω.
- Que en modo puente la carga sea de al menos 4 Ω.
- La potencia RMS necesaria para cada altavoz.
- Qué canales funcionarán de forma independiente y cuáles se utilizarán en puente.
- El ajuste necesario de HPF y LPF.
- El espacio disponible para la etapa.
- El dimensionamiento del cableado para car audio.
No conviene seleccionar el amplificador únicamente por la potencia máxima indicada. Hay que tener en cuenta la potencia RMS a la impedancia concreta de los altavoces.
También es importante configurar correctamente los filtros según la función de cada canal.
Para completar la instalación pueden ser necesarios altavoces para coche, subwoofers para coche, cableado para car audio y diferentes accesorios de instalación.
Si tienes dudas sobre la compatibilidad, el amplificador o la instalación, contacta con BBAudio y te ayudaremos a elegir la configuración adecuada.
FAQ
¿Cuántos canales tiene el Avatar ABR-300.4?
El Avatar ABR-300.4 tiene 4 canales.
¿Qué clase de amplificación utiliza?
Es un amplificador Clase AB.
¿Qué potencia entrega a 4 Ω?
Entrega 60 W RMS × 4 a 4 Ω.
¿Qué potencia entrega a 2 Ω?
Entrega 75 W RMS × 4 a 2 Ω.
¿Cuánta potencia ofrece en puente?
En configuración puente entrega 150 W RMS × 2 a 4 Ω.
¿Cuál es la impedancia mínima por canal?
La carga mínima indicada es de 2 Ω por canal.
¿Cuál es la impedancia mínima en puente?
En modo puente, la carga mínima indicada es de 4 Ω.
¿Tiene filtro paso alto?
Sí. El HPF es ajustable entre 50 y 12.000 Hz.
¿Tiene filtro paso bajo?
Sí. El LPF dispone de un rango de 50–300 Hz.
¿Cuál es su respuesta de frecuencia?
La respuesta en frecuencia especificada es de 10–20.000 Hz.
¿Qué tamaño tiene?
Sus dimensiones son 182 × 262 × 53 mm.
Comparación implícita
Frente a un amplificador de dos canales, el ABR-300.4 ofrece cuatro canales, lo que proporciona más posibilidades para distribuir la amplificación entre diferentes altavoces.
En comparación con una etapa de menor potencia, proporciona hasta 75 W RMS por canal a 2 Ω y permite utilizar dos pares de canales en puente para alcanzar 150 W RMS a 4 Ω.
La configuración de cuatro canales también lo diferencia de un monoblock, que está destinado a una única salida. El ABR-300.4 está planteado para una instalación multicanal y puede asumir diferentes funciones dentro del sistema.
Para un sistema sencillo quizá no sea necesario disponer de cuatro canales. Sin embargo, cuando se necesita alimentar varios altavoces o reservar la posibilidad de utilizar canales en puente, esta arquitectura ofrece mayor flexibilidad.
Características técnicas
| Característica | Especificación |
|---|---|
| Modelo | ABR-300.4 |
| Clase | AB |
| Número de canales | 4 |
| Rango de frecuencia | 10–20.000 Hz |
| Potencia RMS @ 2 Ω (14,4 V) | 75 W × 4 |
| Potencia RMS @ 4 Ω (14,4 V) | 60 W × 4 |
| Potencia RMS @ 4 Ω en puente | 150 W × 2 |
| Impedancia mínima por canal | 2 Ω |
| Impedancia mínima en puente | 4 Ω |
| Filtro paso bajo (LPF) | 50–300 Hz |
| Filtro paso alto (HPF) | 50–12.000 Hz |
| Crossover | 12 dB/Oct |
| Sensibilidad de entrada | 0,2–6 V |
| Factor de amortiguamiento | ≥170 |
| Relación señal/ruido | ≥90 dB |
| Tensión de funcionamiento | 9–15 V |
| Dimensiones | 182 × 262 × 53 mm |
| Peso con embalaje | 2,200 kg |
Compatibilidad con otros componentes BBAudio
El Avatar ABR-300.4 puede combinarse con nuestros altavoces para coche para crear una instalación multicanal.
También puede utilizarse con subwoofers para coche cuando se emplean canales en puente y la impedancia de la carga es compatible.
Para completar el montaje puedes utilizar cableado para car audio y diferentes accesorios de instalación.
